摘要：本文介紹了以鋁灰和鹽酸為原料制備聚合氯化鋁的方法，討論了投料比、加水量、反應時間、鹽酸濃度等對產品的影響。
前言
聚合氯化鋁又稱堿式氯化鋁，簡稱PAC，是介于AlCl3和Al(OH)3之間的水解產物，其化學通式為[Al2(OH)nCl6-n]m，其中m≤10，n=1-5。聚合氯化鋁具有凈化效率高、用藥量少、易過濾、生產工藝簡單等特點，是優良的絮凝劑，廣泛用于工業廢水和生活廢水的凈化處理。另外在鑄造、醫藥、制革、造紙等方面也有廣泛用途。
聚合氯化鋁的生產方法按原料不同分為三氧化二鋁法（包括鋁土礦、高嶺土、煤殲石等），氫氧化鋁法和鋁法（包括鋁渣、鋁灰等）。其中以鋁灰為原料生產聚合氯化鋁。具有成本低，原料來源廣，流程簡單等特點。該法又可細分為中和法和酸溶法。中和法是將燒堿和鹽酸分別與鋁灰反應產出鋁酸鈉和三氯化鋁，然后以合適的配比合成聚合氯化鋁。生產的關鍵是鋁酸鈉和三氯化鋁溶液之間配比。酸溶法是將鋁灰和鹽酸反應一次直接產出液體聚合氯化鋁，它具有反應速度快、工藝簡單等特點。我們以鋁灰為原料，對酸溶法制備聚合氯化鋁工藝進行了研究，得出了制備聚合氯化鋁的適宜工藝條件。
1 實驗部分
1.1 主要原料、儀器設備
主要原料：鋁灰、工業鹽酸（31%）、水
主要設備：水浴鍋、攪拌器、真空泵、電爐、分析天平、酸度計和實驗室常用儀器
1.2 實驗方法
首先對鋁灰進行預處理，用水洗的方法除去水溶性的鹽類，這樣可以降低鹽酸耗量，處理后的鋁灰含氧化鋁為30%左右，然后將工業鹽酸與一定量的水放入反應器內，攪拌并用水浴加熱。稱取1000克鋁灰，逐步加入鹽酸溶液中，由于反應劇烈，放熱量大，應不斷攪拌并隨時補加水，反應時間控制在6-12小時，反應溫度96℃，反應結束后加入一定量的水稀釋物料，調節pH值為3.5-4.5，陳化15-24小時得液體洋品。鹽酸與鋁灰的反應為：
2Al+(6-n)HCl+nH2O→Al2(OH)nCl6-n+3H2↑
nAl+(6-n)AlCl3+3nH2O→3Al2(OH)nCl6-n＋1.5nH2↑

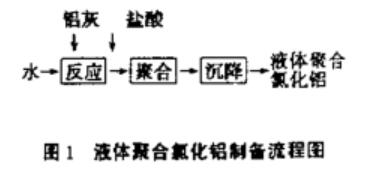

反應中鋁的溶出，產物的水解和水解產物的聚合是交叉進行的。液體聚合氯化鋁制備流程見圖1。
2 實驗結果與討論
2.1 投料比[鋁灰量（g）/HCl（ml）]的影響
投料比對產品質量有很大影響。判斷聚合氯化鋁質量的一個指標是鹽基度，鹽基度為聚合氯化鋁中氫氧根與鋁的當量百分比，即鹽基度=[OH]/[Al]×100%，當鹽基度為50-80時，產品的絮凝效果較佳。在盛有100克鋁灰的容器內分別加入不同體積的鹽酸，在95℃左右，反應6-12小時。對產品的測定表明，隨著投料比增加，液體成品中氧化鋁的量增加，鹽基度也增加，選擇投料比為3：1，實驗數據見表1。
表1 投料比與氧化鋁含量的鹽基度的關系
| 投料比 | Al2O3(%) | 鹽基度 |
| 1:1 | 9.2 | 35 |
| 2:1 | 10.5 | 49 |
| 3:1 | 13 | 55 |
2.2 加水量的影響
反應過程中，特別是反應前期，由于反應劇烈，水分揮發損失較大，應及時加水補充。加水量過少會造成鋁灰結塊，反應不完全，加水過多，則會使鹽酸濃度變低，反應不宜進行，造成鹽基度減小。因此加水量要適當。經實驗選用100-150ml水/100g鋁灰。
2.3 反應時間的影響
按鋁灰：HCl：水為3：1：3的比例改變反應時間進行實驗，鹽基度和氧化鋁含量隨反應時間的增加而增加，但當反應時間超過7小時后，鹽基度的變化趨于穩定。因此取6-8小時為宜。實驗結果見表2。
表2 反應時間與鹽基度的關系
| 反應時間（小時） | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 鹽基度（%） | 25 | 34 | 40 | 46 | 49 | 51 | 53 | 54 |
2.4 鹽酸濃度的影響
在其它因素不變情況下，改變鹽酸濃度進行實驗，發現隨著鹽酸濃度的增加，鹽基度增加，酸的揮發量也增加，反應過于激烈，造成環境污染，操作困難。綜合考慮，選用20%的鹽酸。（將31%左右的工業鹽酸稀釋至20%）。
2.5 溶液鹽基度的調整
聚合氯化鋁產品中氧化鋁及鹽基度都要達到標準，為此常加入少量堿性物質對以上指標進行調整，使液體聚合氯化鋁中氧化鋁含量大于10%，鹽基度為45-70。堿用量用下式確定：
G=k1k0(A/100)P(B-b)/100η
式中：
G一堿用量，kg；
k0一實際耗堿量與理論耗堿量之比，一般為1.05；
k1一堿與氧化鋁的當量之比；
A一被調整溶液中氧化鋁含量，%；
B一成品液的鹽基度，%；
P一被調整溶液的重量，kg；
b一被調整液的鹽基度，%；
η一堿的有效含量系數
加入30%Na2CO3調節鹽基度，得液體產品的氧化鋁含量為10%以上，pH值為3.5-5.0，鹽基度為50-65%。
3、結論
1）通過實驗，確定了以鋁灰為原料，采用酸溶一步法制備聚合氯化鋁的工藝條件。
2）本工藝具有流程短、生產設備簡單、成本低等特點，用工業廢渣鋁灰為原料生產聚合氯化鋁對于治理環境具有重要意義。
